在地震作用下，建筑結構柱子端部往往容易因承受較大的端部彎矩而產生塑性損傷，從而導致整根柱子不適合繼續承受豎向荷載，柱端塑性變形也給震后維修加固帶來了很大的困難。對此，為減低端部集中彎矩對柱子的影響，同時又能提高整體耗能效果，提出了一種由搖擺柱、軟鋼阻尼器和摩擦阻尼器組成的承載-消能雙功能柱。
工作原理：
搖擺柱主要承受豎向荷載和水平剪力荷載，在小震和中震下保持彈性。軟鋼阻尼器主要承受側向水平荷載引起的剪切力，在小震下保持彈性（也可以設計為小震耗能），在中震下屈服耗能。轉動摩擦型阻尼器，主要在水平荷載下隨搖擺柱柱腳轉動而轉動進行旋轉耗能，在小震下即可進入耗能狀態，為結構提供附加阻尼比。當柱腳采用純鉸接形式時，構件在水平荷載下會產生較大轉動，整體的抗側剛度偏低，柱腳部位不能很好地耗散地震能量。通過在柱腳位置設置摩擦阻尼器，可適當提高消能柱的整體抗側剛度，同時還可以消耗地震能量。當主體結構抗側剛度以及耗能需求不大時，也可不設置轉動型摩擦阻尼器，將消能柱與主體結構直接螺栓連接。
FDC簡介
承載-消能雙功能柱（軟鋼阻尼器）
承載-消能雙功能柱（波紋鋼板阻尼器）產品構成：

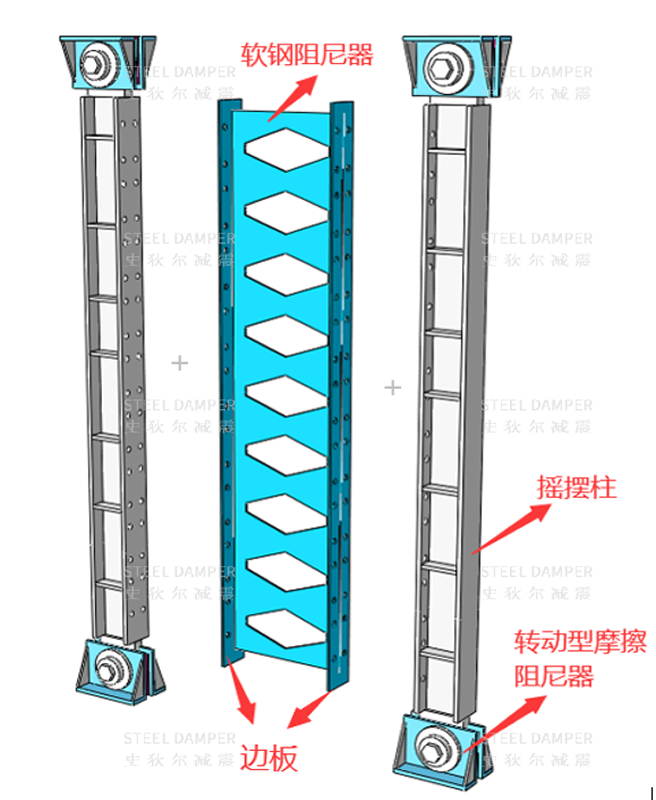

承載-消能雙功能柱，主要由搖擺柱、軟鋼阻尼器和轉動型摩擦阻尼器等部分組成。其中，軟鋼阻尼器可選用剪切型阻尼器形式或者波紋鋼板阻尼器的形式。軟鋼阻尼器兩側附帶開孔的邊板，通過螺栓連接方式與搖擺柱連接。搖擺柱端部設置轉動型摩擦阻尼器，阻尼器與柱子端部螺栓連接。
產品優勢：
可同時承受豎向荷載和水平荷載作用，且可以分級分階段耗能。轉動型摩擦阻尼器、軟鋼阻尼器以及搖擺柱能夠各自發揮自身的受力優勢，可發揮各組成構件的受力性能。
構件輕盈，可裝配連接，安裝運輸方便，適用于新建和改造項目，大多結構體系均可采用。
承載-消能雙功能柱，主要由搖擺柱、軟鋼阻尼器和轉動型摩擦阻尼器等部分組成。其中，軟鋼阻尼器可選用剪切型阻尼器形式或者波紋鋼板阻尼器的形式。軟鋼阻尼器兩側附帶開孔的邊板，通過螺栓連接方式與搖擺柱連接。搖擺柱端部設置轉動型摩擦阻尼器，阻尼器與柱子端部螺栓連接。
產品優勢：
可同時承受豎向荷載和水平荷載作用，且可以分級分階段耗能。轉動型摩擦阻尼器、軟鋼阻尼器以及搖擺柱能夠各自發揮自身的受力優勢，可發揮各組成構件的受力性能。
構件輕盈，可裝配連接，安裝運輸方便，適用于新建和改造項目，大多結構體系均可采用。

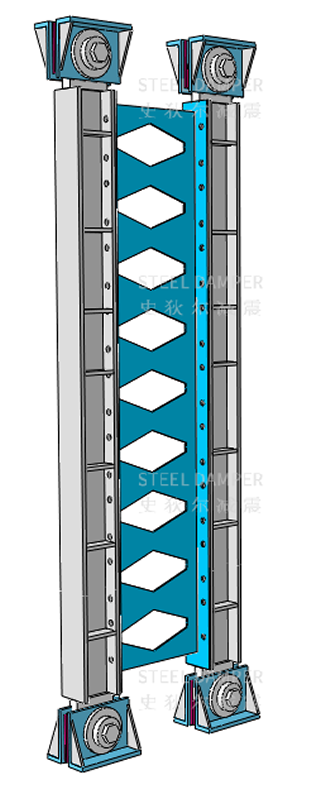

搖擺柱+剪切型金屬屈服阻尼器+轉動摩擦阻尼器

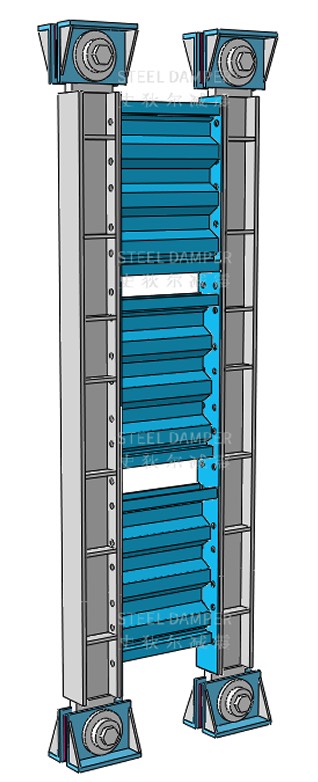

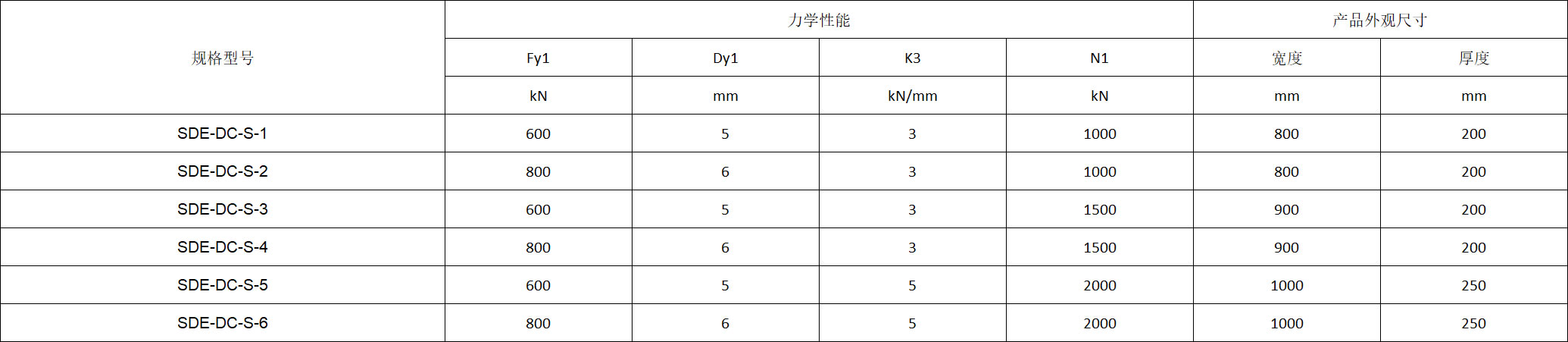

搖擺柱+波紋鋼板阻尼器+轉動摩擦阻尼器不含摩擦阻尼器的承載-消能雙功能柱的規格型號：

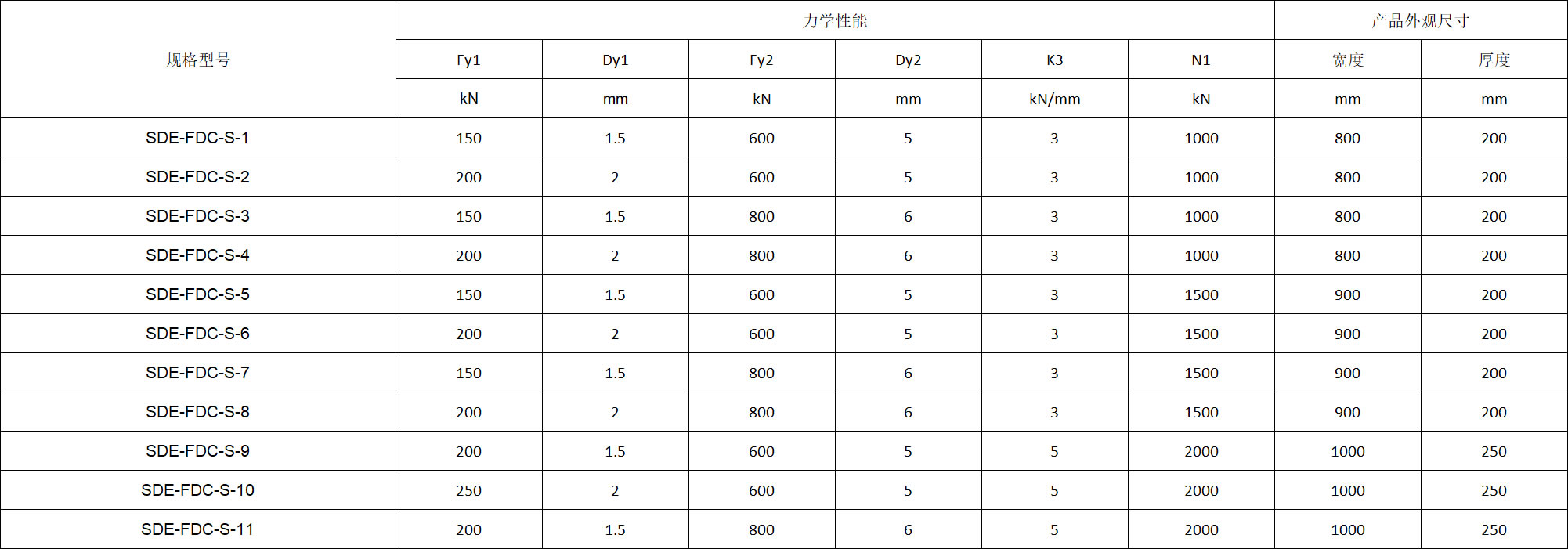

含摩擦阻尼器的承載-消能雙功能柱的規格型號：
說明：Fy1為一階屈服承載力；Dy1為一階屈服位移；Fy2為二階屈服承載力；Dy2為二階屈服位移； K3為二階屈服后剛度比；N1為豎向屈服力。
說明：Fy1為一階屈服承載力；Dy1為一階屈服位移；Fy2為二階屈服承載力；Dy2為二階屈服位移； K3為二階屈服后剛度比；N1為豎向屈服力。
